一、产品概述
试验变压器又称升压器，它是发供电设备、各种电工产品及绝缘工具材料抗电强度试验的必备设备。

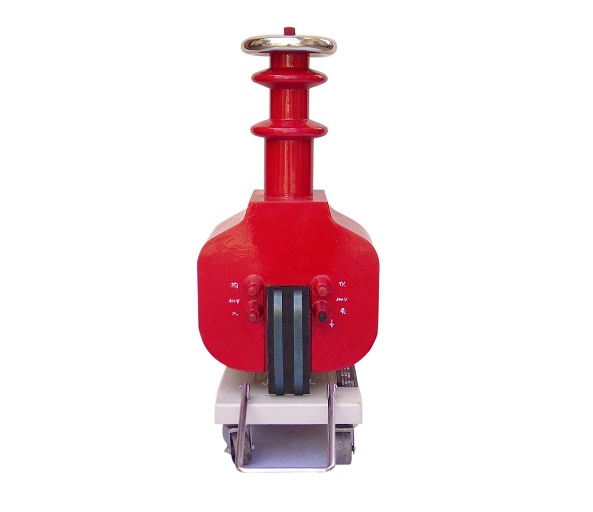

我公司生产的DYG系列干式试验变压器，彻底改变了老式试验变压器笨、大、重的落后状况，且能在装上我公司配套生产的高压硅堆后能提供直流高压试验电源，配以控制箱（台）、自动保护微安表、球隙等附属设备，特别适用于现场测试，使繁重的工作变得方便、迅速、轻松灵活，效率大为提高。因此，深受电力系统和大型厂矿高压试验人员的欢迎。
二、结构本系列产品，由于在设计构思、材质选择及工艺流程都是全新的，所以在不降低性能的情况下，尽量减小体积减轻重量。
本系列产品，利用先进的生产设备，采用线圈绕组环氧真空浇注及用 冷轧硅钢卷绕的CD型铁芯， 地削弱了漏磁，做直流耐压试验不需外接硅堆，只需将我公司配套的直流高压硅堆旋装在高压端既可得到直流。三、工作原理
本系列产品输入电压为200V或400V接入配套的控制箱（台），经自耦调压器调节输入电压至试验变压器初级绕组（低压），利用电磁感应原理，在次级绕组（高压）按其与初级绕组匝数之比可获得同等倍数的输出高压，从零伏连续可调到额定的 高值。在作直流耐压及泄漏电流测试时，只要把高压硅堆旋装在高压输出端，即可取得直流高压，其幅值是工频高压值的1.4倍。
四、性能指标1、阻抗电压: ≤ 12 %
2、输出电压波形: 正弦波
3、表面温升: ＜ 55 ℃
4、空载电流: ＜ 4 %
5、允许连续运行时间: 1小时
五、单台产品主要参数：
规 格 型 号 |
容 量 |
输入 电压 |
输出 电压 |
输出 电流 |
输出直流高压 |
重 量 |
( kVA ) |
( V ) |
( kV ) |
( mA ) |
( kV ) |
( kg ) |
|
1.5/50 |
1.5 |
200 或 400 |
50 |
30 |
70 |
15 |
3/50 |
3 |
60 |
20 |
|||
5/50 |
5 |
100 |
30 |
|||
10/50 |
10 |
200 |
40 |
|||
15/50 |
15 |
300 |
50 |
|||
20/50 |
20 |
400 |
60 |
|||
25/50 |
25 |
500 |
75 |
|||
30/50 |
30 |
600 |
95 |
|||
5/100 |
5 |
200 或 400 |
100 |
50 |
140 |
60 |
10/100 |
10 |
100 |
65 |
|||
15/100 |
15 |
150 |
70 |
|||
20/100 |
20 |
200 |
80 |
|||
25/100 |
25 |
250 |
90 |
|||
30/100 |
30 |
300 |
95 |
|||
15/120 |
15 |
120 |
125 |
|
|
|
20/120 |
20 |
160 |
|
|||
25/120 |
25 |
200 |
|
|||
30/120 |
30 |
250 |
