DYXJ-3106直流系统接地故障测试仪是新一代直流接地故障查找仪。它能够适用于任何电压等级的直流系统，配备了高精度的检测钳表，通过对多种信号的 处理大大提高了检测范围与抗干扰能力；采用了 的算法和先进的模糊控制计算理论，将被检测绝缘支路的优势程度以数值的形式表示出来，充分体现了人工智能的优越性；对于接地点位置的断定，它们更是拥有准确的判断力，每次检测都能够指出接地点位置及方向。
二、工作原理
用于在不断电情况下查找发电厂、变电站直流系统接地点的准确位置。该仪器在原理上引入一种全新的探测方法----波形分析法，其主要特点和优点：检测灵敏度高、排查系统分布电容能力强、不断电查找、不影响系统正常运行、抗干扰能力强、 可靠等。
波形分析法，就是利用在直流母线与地之间加入一种特定的周期性电压信号，通过卡钳式探头探测各支路电流，分析、计算电流信号基波与谐波的相位及相位差，进而判断是否存在接地故障及接地故障点。

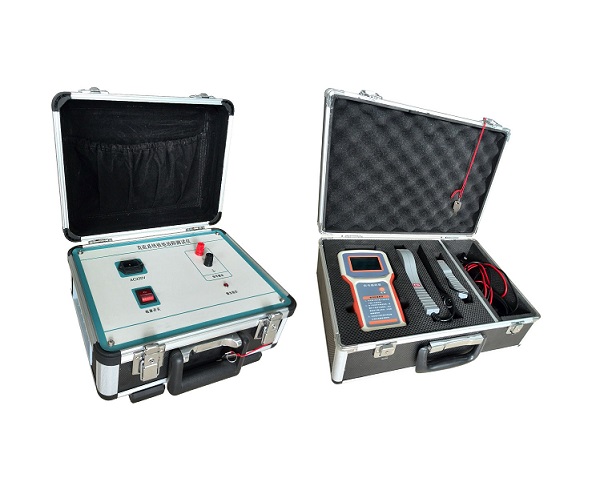

本装置由信号发生器、信号接收器和信号采集器（卡钳）三部分组成。在查找直流系统故障时，三者须同时配合使用。
本信号发生器不采用传统的LC或RC的振荡电路，而采用全新的数字技术，因而具有信号稳定的特点。该信号发生器由单片机、A/D转换电路、信号放大滤波电路、功率放大及隔直电路、输出反馈及保护等部分组成。
三、技术指标
（1）信号发生器
1、输出信号频率：2.5Hz
2、信号空载输出电压：±20V±5%
3、信号电压幅值误差：<5%
4、信号短路输出电流：≤80mA
5、输出口抗冲击能力：400V直流冲击
6、电源电压：AC220V±10%
7、电压频率：50Hz±5%
8、输入保险：2A
9、 大功率：3W
10、体积：300mm×270mm×200mm
（2）信号接收器
1、信号电流检测灵敏度：0.5mA
2、信号发生器阻抗：40KΩ
3、 大输出电流：2.5毫安
4、接收器显示：数字0-19
5、体积：210mm×100mm×32mm
6、A钳口尺寸：Φ50mm
7、B钳口尺寸：Φ7mm×9mm
（3）整机
1、检测 大接地电阻：300KΩ
2、接地电阻测量精度：
0-4.5KΩ 误差≤0.5KΩ
4.5KΩ-300KΩ 误差≤10%
